产品特点：TQ-L1平行梁式传感器为双孔悬臂梁式结构，在制作过程中进行了温度补偿和四角调整等工艺处理。其高度低，体积小。
产品用途：TQ-L1平行梁式传感器适用于制作电子计价秤、电子案秤、电子台秤及其它小量程电子秤。
量程：30N(3kg)、60N(6kg)、100N(10kg)、200N(20kg)、300N(30kg)、350N(35kg）、450N(45kg）、500N(50kg)、
600N(60kg）、800N（80kg）、1kN(100kg）、1.2kN(120kg）、2kN（200kg）

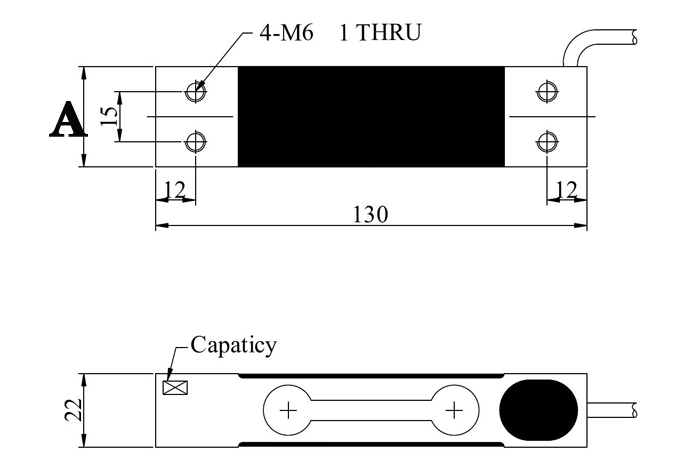

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
3-200kg |
|
2 |
综合精度 |
≤0.02%F.S |
|
3 |
额定输出 |
2.0mV/V±10% |
|
4 |
输入阻抗 |
410±15Ω/1130±30Ω |
|
5 |
输出阻抗 |
350±5Ω/1000±10Ω |
|
6 |
绝缘阻抗 |
≥5000MΩ |
|
7 |
工作温度范围 |
-20~60℃ |
|
8 |
安全过载 |
150％F.S |
|
9 |
极限过载 |
200%F.S |
|
10 |
材质 |
铝合金 |
|
11 |
推荐工作电压 |
5-12VDC |
|
12 |
最大工作电压 |
15VDC |
|
13 |
密封等级 |
IP66/IP67 |
|
14 |
电缆 |
0.5m |
|
15 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
|
型号 |
A |
|
TQ-L1 |
30 |
|
TQ-L1T1-35kg |
40 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
