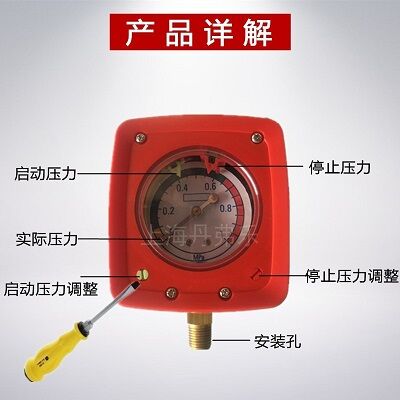

可调试压力表 控制型压力开关

手机扫描查看

1.产品尺寸：74mm*88mm    压力表转接口尺寸：13mm

2.型号选择：0-6MPA 水泵扬程在50m以内选择     0-10MPA 水泵扬程在90m以内选择

3.功率选择：0.37-1.1kw 适用于1.1kw以下功率    0.37-kw 适用于1.5kw以下功率    0.37-2.2kw 适用于2.2以下功率

工作原理：

压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

压力表按其测量精确度:可分为精密压力表、一般压力表。精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级;一般压力表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。

压力表按其测量基准:压力表按其指示压力的基准不同，压力表分为一般压力表、绝对压力表不锈钢压力表、差压表。一般压力表以大气压力为基准;绝压表以绝对压力零位为基准;差压表测量两个被测压力之差。

压力表按其测量范围:分为真空表、压力真空表、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值;压力真空表用于测量小于和大于大气压力的压力值;微压表用于测量小于60000 Pa的压力值;低压表用于测量0~6MPa压力值;中压表用于测量10~60MPa压力值;

压力表按其显示方式:分为指针压力表，数字压力表

压力表按其使用功能分:压力表按其使用功能不同可分为就地指示型压力表和带电信号控制型压力表

一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属于就地指示型压力表，除指示压力外无其他控制功能。

带电信号控制型压力表输出信号主要有:

1、开关信号(如电接点压力表)

2、电阻信号(如电阻远传压力表)

3电流信号(如电感压力变送器，远传压力表，压力变送器等)
