一概述
预应力张拉就是在构件中提前加拉力，使得被施加预应力张拉构件承受压应力，进而使得其产生一定的形变，来应对结构本身所受到的荷载，包括构件自身重量的荷载、风荷载、雪荷载、地震荷载作用等。一般张拉用到钢绞线、千斤顶、锚板、夹片。在工程结构构件承受外荷载之前,对受拉模块中的钢绞线，施加预拉应力,提高构件的抗弯能力和刚度,推迟裂缝出现的时间,增加构件的耐久性。对于机械结构来看，其含义为预先使其产生应力，其好处是可以提高构造本身刚性，减少振动和弹性变形这样做可以明显改善受拉模块的弹性强度，使原本的抗性更强。
预应力筋张拉顺序应对称张拉；当两端同时张拉时，二端不得同时放松，先在一端锚固，再在另一端补足张拉力后进行锚固。两端张拉力应一致，二端伸长值相加后应符合设计规定要求。
当张拉长束因千斤顶张拉活塞行程不足需多次张拉时，应分级张拉，中间各级临时锚固后，重新安装千斤顶,并重新读表和量测伸长值后再继续张拉，避免伸长值量测累积误差。
二.主要影响
（1）一端张拉工艺时，假如张拉端称为A，固定端称为B，那么，张拉端开始从初始应力0拉至100%张拉力时，伸长也随着应力的增加从A端慢慢的影响到B端，总伸长量是100。
（2）采用二端张拉工艺时，因张拉形式的改变也导致B端形式由固定端变为张拉端、我们把A端与B端的中间点称为C，那么，张拉端A、B分别从初始应力0张拉至100%应力，伸长影响范围分别从A端影响到C（伸长量50）和B端影响到C（伸长量50）。
三.张拉原理

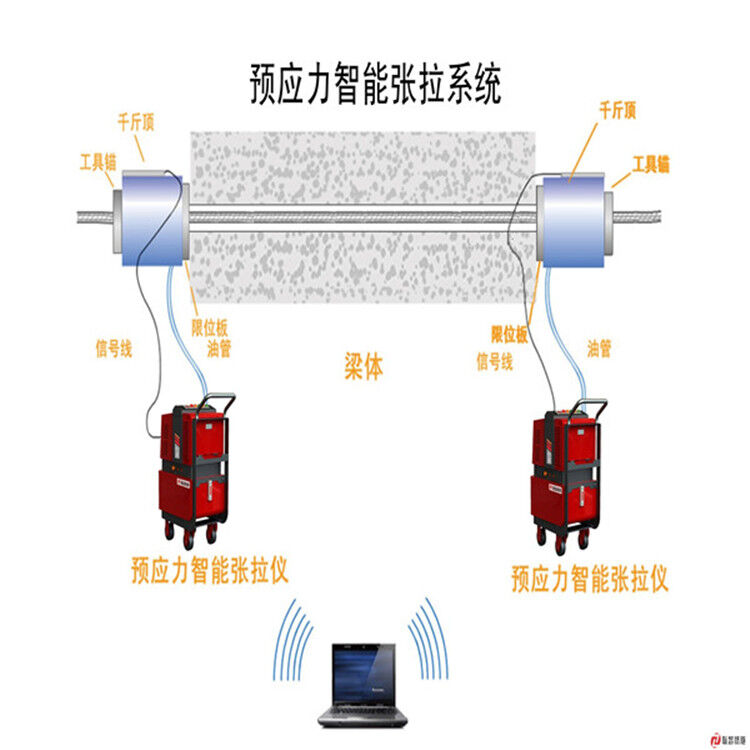

预应力采用两端对称同时张拉、张拉力和伸长量双控法，两端千斤顶升降压、画线、测伸长、插垫等工作一起进行。
千斤顶就位后，先将主油缸少许充油，使之蹬紧，让预应力钢绞线绷直，在钢绞线拉至规定的初应力σ0时，停机量测原始空隙并画线作标记。
预应力钢绞线张拉施力程序：0→初应力σ0→控制应力σk（持荷2分钟锚固）。σk为张拉时的控制应力（包括预应力损失在内）。
张拉施工的工作顺序：穿束→安装锚具→安装千斤顶及张拉设备→张拉、锚固→拆除千斤顶及张拉设备→压浆→存梁。
锚具
应用领域
公路桥梁、铁路桥梁、边坡抗滑、城市立交、基础加固、钢筋工程、隧道矿顶锚顶、预应力网架、地铁、体外预应力工程等。
规格型号
目前国人普遍采用的锚具规格有两种：M15-N锚具和M13-N锚具。M为拼音的个字母，13和15代表钢胶线的规格，N是指所有穿的钢绞线根数。
主要分类
圆形锚 用穿心式千斤顶张拉，有良好的自锚性能
扁形锚 多用于桥面横向预应力、空心板，降低结构厚度，使应力更加合理均匀。
固定端锚具 多用于端部应力大或是受，用挤压机把挤压套压在钢绞线上，通常埋入混凝土中且不用张拉端锚具。
