型号：PPCS96-2x7
处理风量（m3/h） A >100g/ m3n :85000 B≤100g/ m3n:94100
过滤风速（m/min）:1.0-1.2
总过滤面积（m2）：1344
净过滤面积（m2）：1248
收尘器室数（个）：14
滤袋总数(条)：1344
收尘器阻力（Pa）:1500-1700
出口气体含尘浓度（mg/m3n）：<50
收尘器承受负压（Pa）:9000
清灰压缩空气 压力(Pa)：（4-6）*105 耗气量（m3标/min）:1.2（2.5）
刚性叶轮给料机、无动力卸灰阀：下料口400*400转速22.5rpm减速电机功率2.6KW
螺旋输送机 规格LS400*6.84m 减速电机TY100-35.5-2.2 2.2kw 2台
保温面积（m2）:245
设备总量（约值，不包括保温层）（kg）:29400

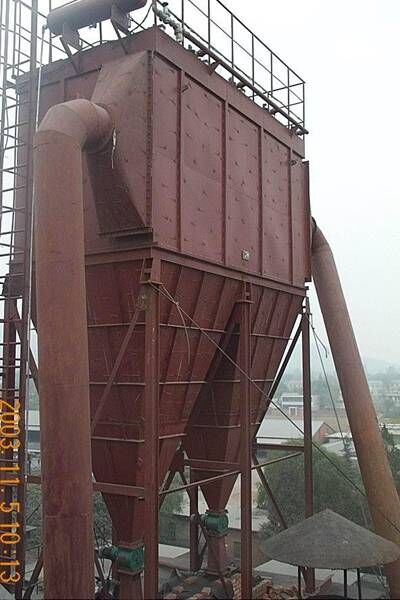

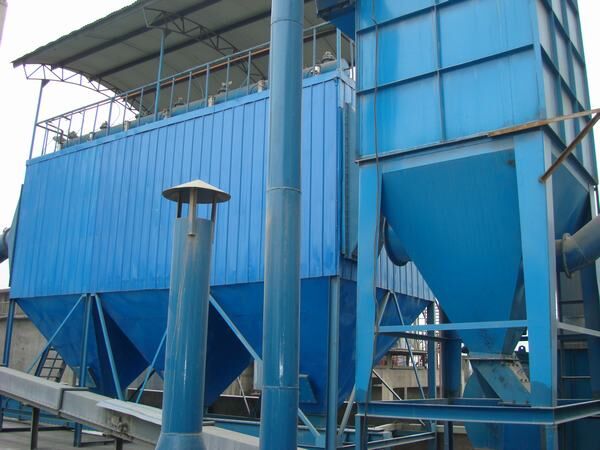

PPCS96-2x7气箱脉冲袋收尘器构造及工作原理
1、袋式除尘器结构主要有以下部分组成：
（1）箱体：包括滤袋式、净气室、花板、滤袋、滤袋框架、检修门，箱体设计耐压力±5000Pa.
（2）出风系统：包括风机连接管、风机、风机配用电动机。
（3）喷吹系统：包括分气包、脉冲阀、喷吹管、文氏管、程序控制仪。
（4）进气和排灰部分有两种形式：一种为标准带灰斗式（A型），另一种为敞开法兰式（B型）。
2、袋式除尘器工作原理
含尘气体由进气口进入灰斗经容积式分离后进入滤袋式（或通过敞开法兰口直接进入滤袋室），较粗颗粒落入灰斗或灰仓，含尘气体透过滤袋过滤为净化气体后进入净气室，再经净气室排气口由风机排出。粉尘积附在滤袋的外面，且不断增加，使袋式除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋式除尘器能继续工作，需定期清除滤袋上的粉尘。清灰时由脉冲程序控制仪定时按程序起动各脉冲阀，使分气包内的压缩空气（气压0.5~0.7MPa）由喷吹管孔眼喷出（称一次风），通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋，使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落积附在滤袋外表的粉尘，达到清灰的目的。
