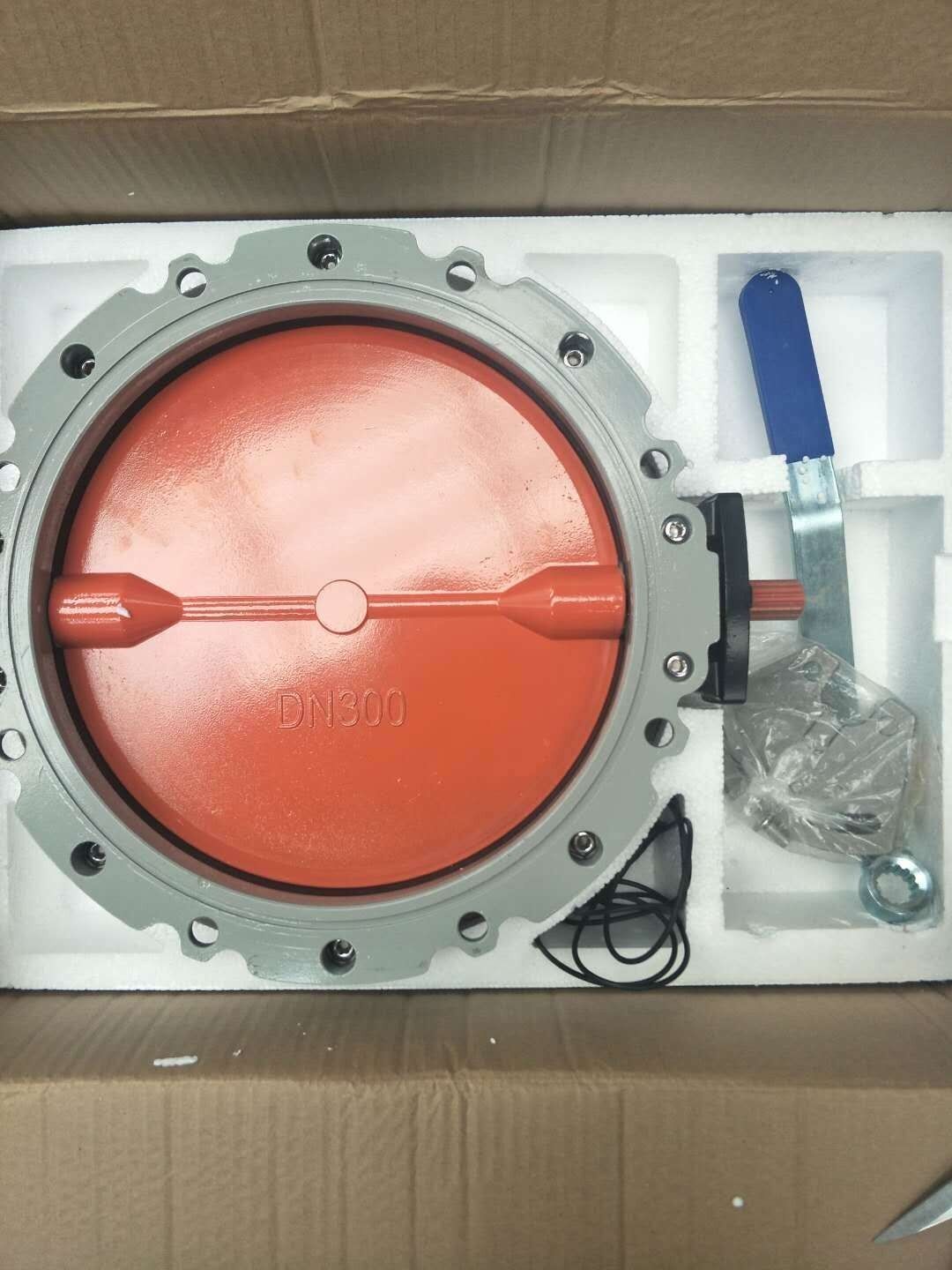

V2FS-1L手动粉体蝶阀

手机扫描查看

1、手动粉尘蝴蝶阀整体设计精巧，80%以上的零部件均采用铝合金材料，重量轻。

2、阀体由两个高压印模压铸的半阀体组成，半阀体为铝合金材料。

3、阀圈设计为U形状，增强了其变形密封能力，具有磨损自动补给功能，耐磨、高效、可达零泄漏。

4、铝合金旋转碟板与阀轴采用一体式压铸成型，安装更加方便。

5、具有一个顶部法兰以及一个可拆卸管接，适用于连接一根柔性套管，方便连接出料。

6、常安装于料斗，料箱，筒仓，螺旋泵或其他类型的输送机的下方，以及连接气动输送管道。

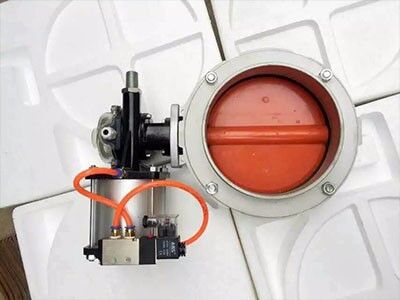

7、根据现场使用工况，驱动机构可选用气动、电动、液动、涡轮、手柄传动等多种控制方式。

粉体蝴蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。粉体蝶阀可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道

通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设

置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱

动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控

制或调节作用
