一、 简介

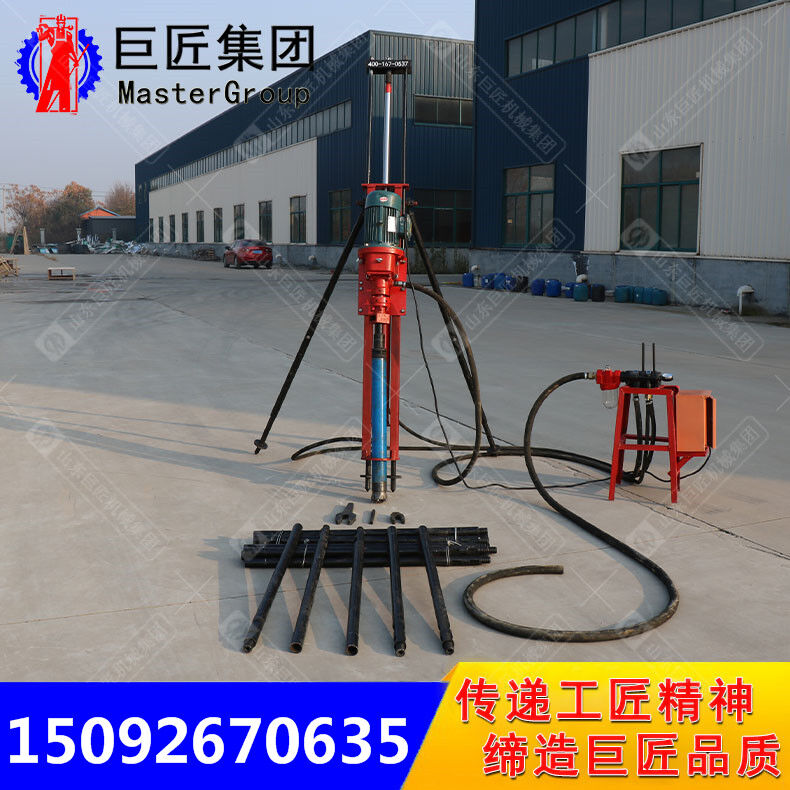

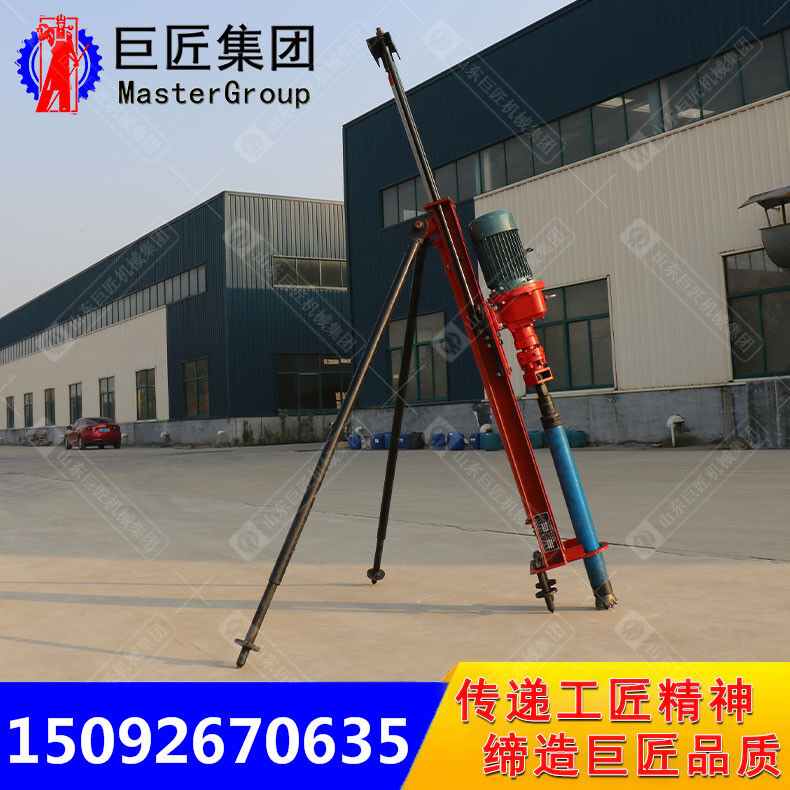

是为水利工程、建材工地而设计的一种新型高效的凿岩设备，广泛地适应露天矿山、水利、建筑边坡处理等工程的各类岩层钻孔。
是冲击回转式钻机，其内部结构与一般凿岩机不同，其配气和活塞往复机构是独立的，即冲击器。前端直接联接钻头，后端联接钻杆。凿岩时冲击器潜人孔内，通过配气装置（阀），使冲击器内的活塞（锤体）往复运动打击钎尾，使得钻头对孔底岩石产生一种回旋力。
二、 特点
体积小，重量轻，适合于大、中型钻机无法进行作业的场所，方便灵活。
三、 参数表
|
性能参数 |
单位 |
|
|
钻孔直径 |
mm |
50~80 |
|
钻孔深度 |
M |
10~15 |
|
钻具回转速度 |
r/min |
112 |
|
耗气量 |
m³/min |
3.5~4.5 |
|
推进气缸直径 |
mm |
90 |
|
钻杆 |
mm |
Ø 42 |
|
马达功率 |
KW |
3 |
|
主机长度 |
mm |
1524 |
|
主机重量 |
KG |
148 |
