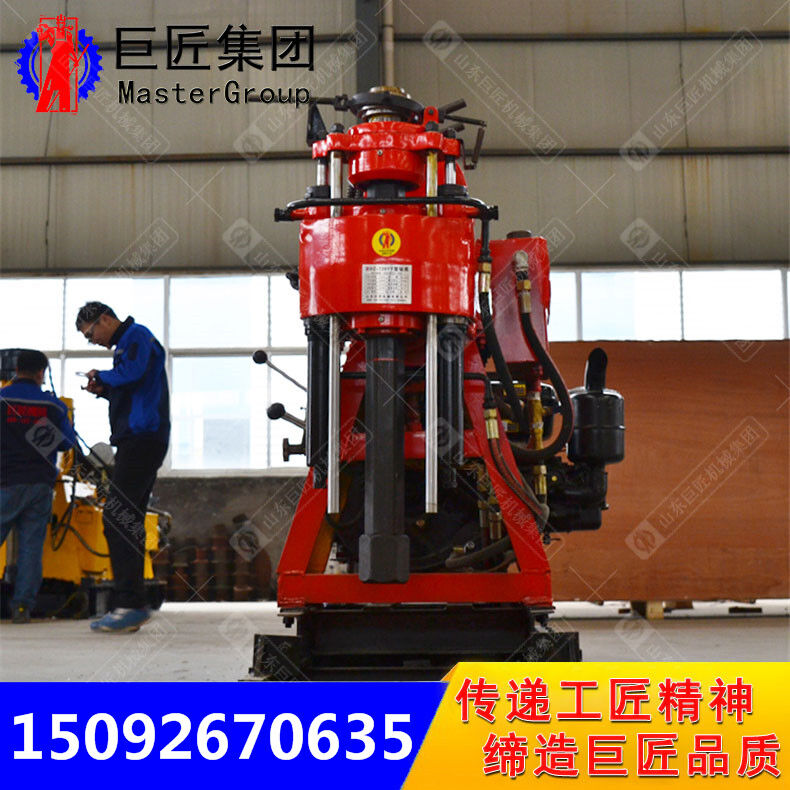

华夏巨匠液压130型家用水井钻机工程全自动钻井机

手机扫描查看

一、HZ-130YY液压岩芯钻机简介

HZ-130YY液压岩芯钻机在普通钻机基础上增加钻机移位滑道，可实现快速更换钻具提高工作效率降低劳动强度。

二、HZ-130YY液压岩芯钻机适用范围

1、本钻机适用于水井钻探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。

2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。

3、可钻2-9级的沙质粘土及岩层等。

三、HZ-130YY液压岩芯钻机主要特点

1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。

2、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击

3、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件。

4、本机采用锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点。

四、HZ-130YY液压岩芯钻机技术参数

整机参数

钻孔深度 130m

最大开孔直径 φ75-φ220mm

终孔直径 75mm

主动钻杆 53/59*4200mm

钻杆直径 φ50mm

钻孔倾角 90°～75°

配套动力（柴油机） 13.2KW  2200r/min

结构重量/尺寸 850kg/2400*950*1400

立轴

立轴转速 142 285 570r/min

立轴行程 450mm

卷扬机

单绳提升力 9.6KN

单绳提升速度 0.41 0.82 1.64m/s

卷筒直径 φ140mm

钢丝绳直径 φ9.3mm

钢丝绳容量 27m

钻塔

额定负荷 2t

有效高度 6m

塔腿规格 73mm

泥浆泵

型号 BW95

流量 95L/min

最大压力 1.2Mpa

往复次数 93次/min

吸水管直径 φ51mm*4.5m

出水高压管直径 φ32mm*6m
