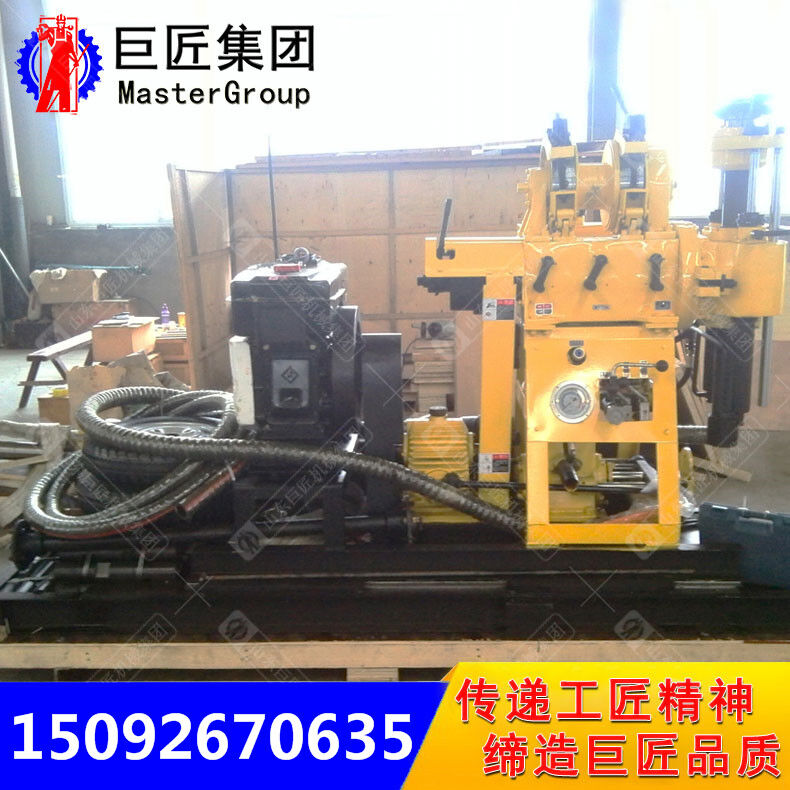

点击下图片即可查看大图
一、 主要特点

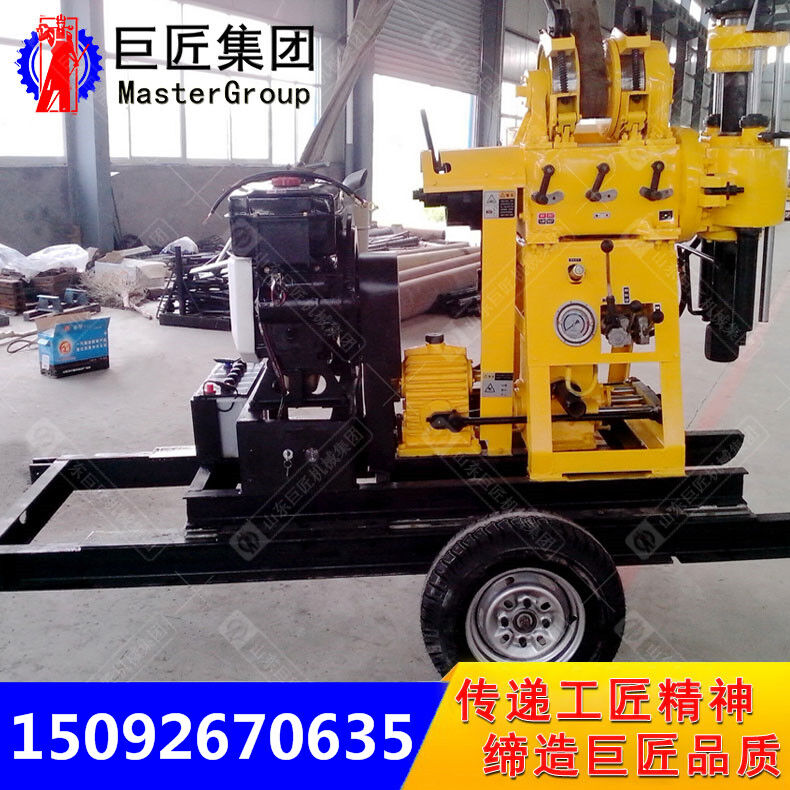

1、该钻机装有轮式行走机构，整机搬迁方便
2、具有油压给进机构，提高钻进效率
3、机配有上球卡式夹持机构代替卡盘，可实行不停机倒杆，工作效率高，操作方便安全可靠
4、配有孔底压力表指示压力，便于掌握孔内情况
二、 技术参数
|
整机参数 |
|
|
钻孔深度 |
200m |
|
最大开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
钻杆直径 |
60mm |
|
钻孔倾角 |
90°～75° |
|
钻机重量（不含动力） |
1300kg |
|
三角带 |
B950×4 B1700×3 |
|
主动移动距离 |
300mm |
|
动力 |
柴油机/电机 22HP/16.2KW |
|
立轴 |
|
|
立轴转速 |
64 128 287 557 r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳最大起重量 |
2400kg |
|
单绳提升速度 |
0.41 0.82 1.64m/s |
|
钢丝绳直径 |
13mm |
|
钢丝绳容量 |
35m |
|
抱闸直径 |
260mm |
|
闸带宽度 |
70mm |
|
泥浆泵 |
|
|
类型 |
卧式单缸双作用 |
|
最大排量 |
配柴油机 170L/min 配电机150L/min |
|
最大压力 |
3Mpa |
|
工作压力 |
1.5Mpa |
|
进水管直径 |
40mm |
|
出水管直径 |
30mm |
|
三角带 |
B1728mm |
|
液压泵 |
|
|
规格 |
CBT—F—314 |
|
三角带 |
B1100× 1 |
