一、 适应范围
地质普查勘探、道路及高层建筑物基础勘探、各种混凝土结构检查孔、江河堤坝，路基灌浆孔钻孔和直接灌浆、民用水井及地温中央空调等。
二、 主要特点

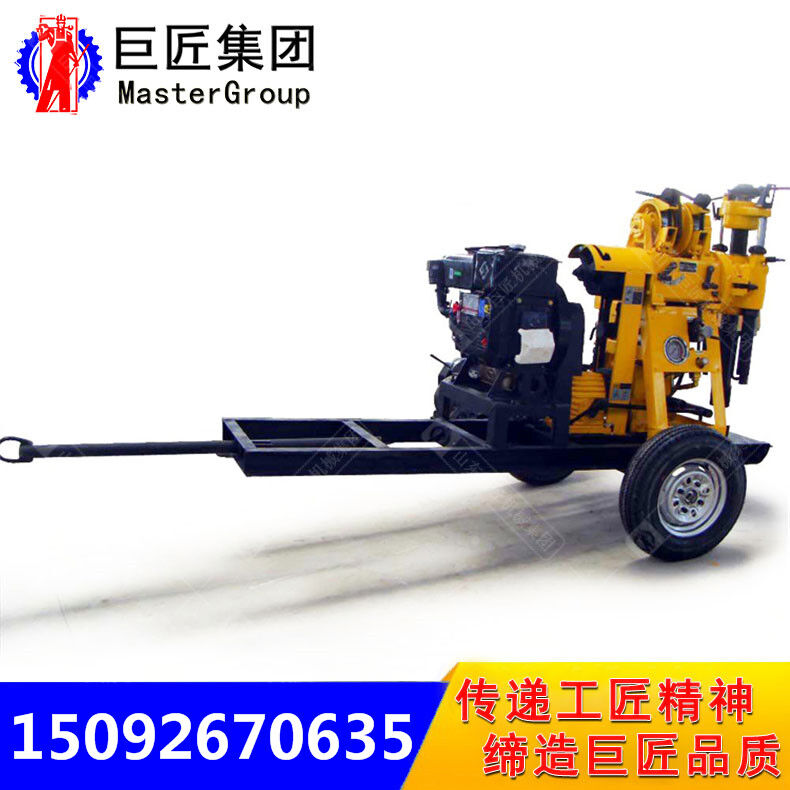

1、该钻机装有轮式行走机构，整机搬迁方便
2、具有油压给进机构，提高钻进效率
3、钻机配有上球卡式夹持机构代替卡盘，可实行不停机倒杆，工作效率高，操作方便安全可靠
4、配有孔底压力表指示压力，便于掌握孔内情况
三、 技术参数
|
整机参数 |
|
|
钻孔深度 |
130m |
|
最大开孔直径 |
220mm |
|
终孔直径 |
75mm |
|
钻杆直径 |
50mm |
|
钻孔倾角 |
90°～75° |
|
钻机重量 |
950kg |
|
立轴 |
|
|
立轴转速 |
142 285 570r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳最大起重量 |
1600kg |
|
单绳提升速度 |
0.41 0.82 1.64m/s |
|
卷筒直径 140mm |
|
|
钢丝绳直径 |
13mm |
|
钢丝绳容量 |
27m |
|
泥浆泵 |
|
|
类型 |
卧式单缸双作用 |
|
排量 配柴油机/电机 |
95/77L/min |
|
最大压力 |
1.2Mpa |
|
工作压力 |
0.7Mpa |
|
进水管直径 |
30mm |
|
出水管直径 |
20mm |
|
三角带 |
B1575mm |
