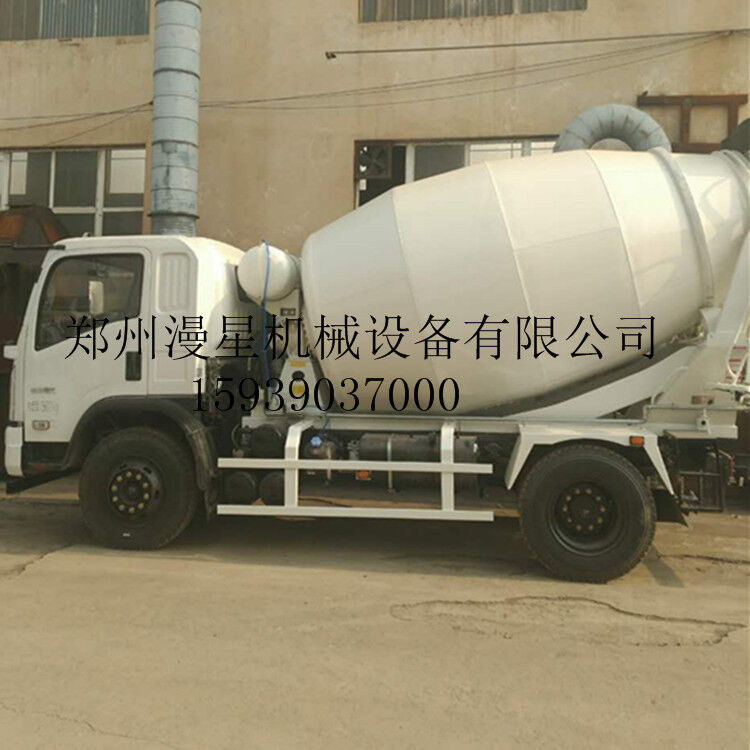

1 小型混凝土搅拌车搅拌装置
主要由搅拌筒及其辅助支撑部件组成。搅拌筒是混凝土的装载容器，它是由薄钢板制成，为了能够自动装、卸混凝土，其焊有形状的螺旋叶片。转动时混凝土沿叶片的螺旋方向运动，在不断的提升和翻动过程中受到混合和搅拌。在进料及运输过程中，搅拌筒正转，混凝土沿叶片向里运动，出料时，搅拌筒反转，混凝土沿着叶片向外卸出。搅拌筒的转动则是靠液压驱动装置来保证。装载量为3～6立方。的混凝土搅拌运输车一般采用由汽车发动机通过动力输出轴带动液压泵，再由高压油推动液压马达驱动搅拌筒，装载量为9～12立方的则由车载辅助柴油机带动液压泵驱动液压马达。叶片是搅拌装置中的主要部件，损坏或严重磨损会导致混凝土搅拌不均匀。另外，叶片的角度如果设计不合理，还会使混凝土出现离析。
2 小型混凝土搅拌车清洗系统
清洗系统的主要作用是清洗搅拌筒，有时也用于运输途中进行干料搅拌。清洗系统还对液压系统起冷却作用。
3 小型混凝土搅拌车的工作原理
动力由二类底盘全功率取力器输出通过传动轴把动力传给液压泵，液压泵产生液压能通过油管传到液压马达，液压马达把液压能转化为动能并通过减速机减速增扭传递到搅拌罐，通过调节（双作用变量）液压泵的伺服手柄角度从而实现搅拌罐正反转及转速的大小，以实现砼装料、搅拌、搅动、出料等作业。
