郑州天龙JS750混凝土搅拌机的组成及原理

1.搅拌系统

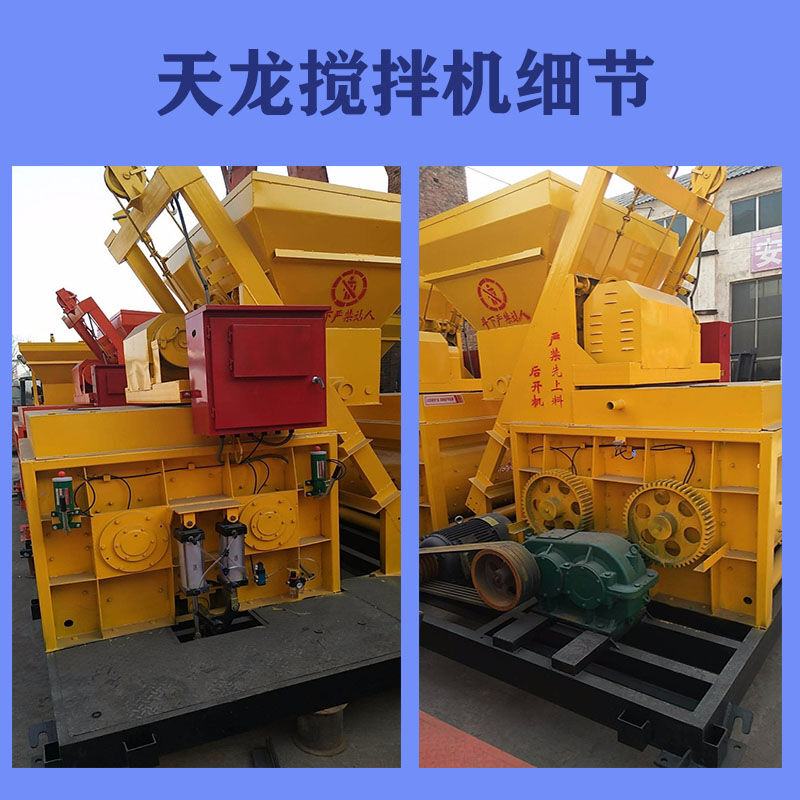

天龙js750混凝土搅拌机搅拌系统分别由电机、皮带轮、减速箱、齿轮、搅拌装置、搅拌筒等组成。主电机通过皮带连接在二级齿轮减速箱上，并最终通过两对开式齿轮分别带动两根水平组置的搅拌轴相向等速回转。

2.上料系统

上料系统由卷扬机、上料架、料斗、进料漏斗等组成。上料时，将需要搅拌的混合物装在料斗内，启动上料系统的卷扬制动电机，减速箱带动卷筒转动，钢丝绳经滑轮牵引料斗沿上料架轨道向上爬升，当爬升到一定高度时，料斗底部斗门上一对滚轮进入上料架，进入水平岔道，斗门即自动打开，物料经漏斗卸入搅拌筒内。

3.供水系统

供水系统由电机、水泵、节流阀、清洗装置、喷水管等组成。拌制混凝土所需的水是由水泵通过节流阀送至喷水管，节流阀可调节水的流量。

4.卸料系统

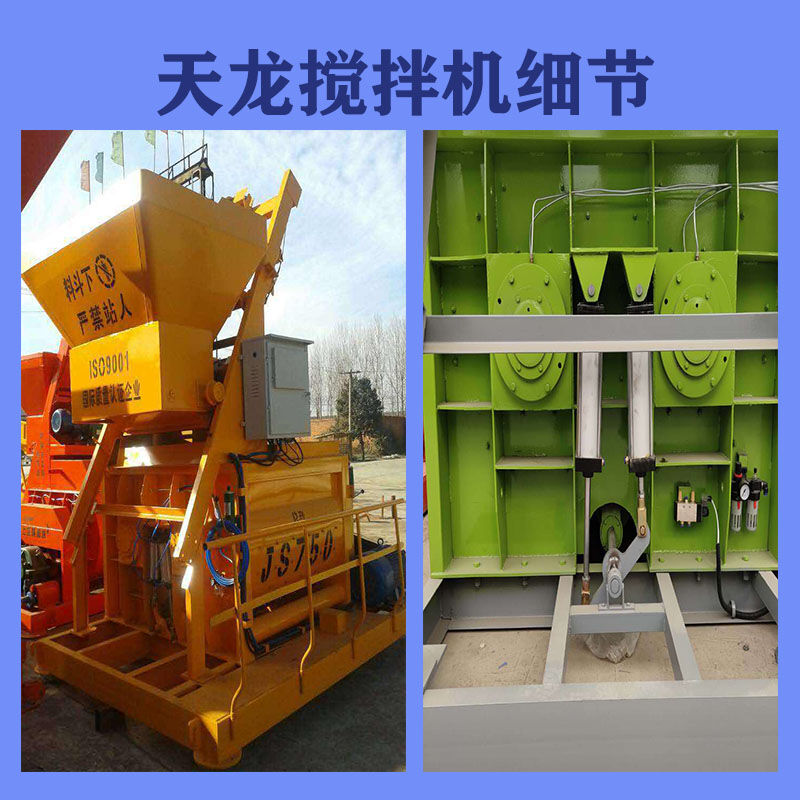

卸料系统在搅拌机的底部，通过手动推杆实行卸料。按客户要求，可以生产电动推杆卸料形式的搅拌机。卸料门与搅拌筒的连接处用密封板密封，可调整密封板的位置来保证密封的目的。

5.电气系统

电气控制系统需要控制js750混凝土搅拌机的主传动电机，供水系统电机，上料，下料等的电机。所有电器控制元件都设在配电箱中。配电箱内的电器元件安装在一块铁板上，安全可靠，操作维修方便。
