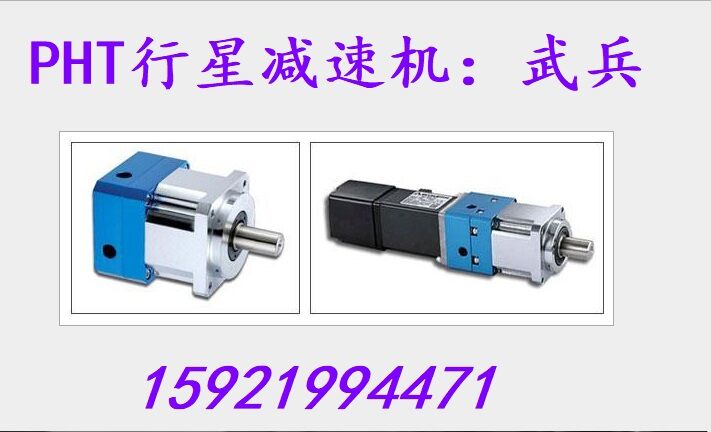

特价供应台湾品宏PHT伺服行星减速机精密型DS系列（低背隙/高扭矩)

手机扫描查看

特价供应台湾品宏PHT伺服行星减速机精密型DS系列（低背隙/高扭矩)

伺服行星减速机是行业内对行星减速机的另一种称呼。它的主要传动结构为：行星轮，太阳轮，内齿圈。相对其他减速机，伺服行星减速机具有高刚性、高精度（单级可做到1分以内）、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。

组成结构编辑
因为结构原因,单级减速最小为3,最大一般不超过10,常见减速为:3.4.5.7.10,15,20,25,30,35,40,50,70,80,100减速机级数一般不超过3级减速,但有部分大减速比定制减速机有4级减速。伺服行星减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级伺服行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩伺服行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度。
参数说明编辑
减速比
输出转速:输入转数
段/级数
行星齿轮的套数。由于一套行星齿轮无法满足较大的传动比，有时需要二套或三套来满足用户对较大传动比的要求，也就是说，减速比越大，段/级数越多，效率越低。
平均寿命
指减速机在额定负载下，额定输入转数时减速机的连续工作时间。
定位精度
在高速机械往复运动中做到精确定位的关键在于尽量减少通过运动产生的角偏差。定位精度取决于两个值，一个是于加载有关的偏转角，涉及到回程间隙和扭转刚度；另一个是于运动控制有关的偏转角，涉及到同步偏差问题。

特价供应台湾品宏PHT伺服行星减速机精密型DS系列（低背隙/高扭矩)

回程间隙齿隙

将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙。
额定输出扭矩
指减速机连续长时间工作时可以加载的力矩，条件应满足负载均匀，安全系数大于1.
加速扭矩
指工作周期每小时少于1000次时允许短时间加载.绝对不能超过10000次。
紧急制动扭矩
指减速机输出端所能加载的最大力矩，这个力矩可在减速机寿命期内加载1000次，绝对不能超过1000次。
空载扭矩
指加载到减速机上的以克服减速机内摩擦力的力矩。
最大扭矩
指减速机在静态条件或频繁启动条件下所能承受的输出扭矩，通常指峰值负载或启动负载。
实际所需扭矩
所需扭矩取决于应用场合的实际工况，拟选减速机的额定扭矩必须大于这个扭矩。
侧倾扭矩
指轴向力和径向力作用于输出端轴承上径向受力点的力矩。
轴向力
是指平行于轴心的一个力，它的作用点与输出轴端有一定的轴向偏差时，会形成一个额外的弯挠力矩。轴向力超过额定值时，需用联轴节来抵消这种弯挠力。

特价供应台湾品宏PHT伺服行星减速机精密型DS系列（低背隙/高扭矩)

径向力

指垂直作用于轴向力的一个力，它的作用点与轴端有一定的轴向距离，这个点成一个杠杆点，横向力形成一个弯挠力矩。
轴伸径向载荷
选择减速机的附加依据是输出轴伸出端上的径向载荷和轴向载荷。轴的强度和轴承的承载能力决定了许用轴伸的径向载荷。产品样本中给出的最大允许值是指在最不利的方向作用在轴伸出端中点的力。当作用力不在中点时，越接近轴肩，允许的径向载荷就越大；相反，作用点离轴肩越远，允许的径向载荷就越小。
安全系数
安全系数等于减速机的额定输入功率与电机功率的比值。
使用系数
使用系数表现减速机的应用特性，它考虑到减速机的负载类型和每日工作时间。
安装力矩
减速机的组装以及电机与减速机的连接安装（输入轴采用弹性联轴器要求），都是有力矩要求。建议使用力矩扳手来完成安装步骤。
材料及热处理编辑
行星齿轮传动装置的重量，一般情况下正比于齿轮的重量，而齿轮的重量与其材料和热处理硬度有很大关系。例如在相同功率下，渗碳淬火齿轮的重量将是调质齿轮重量的1/3左右。所以针对行星齿轮减速机的结构特点和齿轮的载荷性质，应该广泛采用硬齿面齿轮。获得硬齿面齿轮的热处理方法很多，如表面淬火，整体淬火、渗碳淬火、渗氮等，应根据行星齿轮减速机的特点考虑选定。
　　1、表面淬火
　　常见的表面淬火方法有高频淬火（对小尺寸齿轮）和火焰淬火（对大尺寸齿轮）两种。表面淬火的淬硬层包括齿根底部时，其效果最好。表面淬火常用材料为碳的质量分数约0.35%~0.5%的钢材，齿面硬度可达45~55HRC。
　　2、渗碳淬火
　　渗碳淬火齿轮具有相对最大的承载能力，但必须采用精加工工序（磨齿）来消除热处理变形，以保证精度。
　　渗碳淬火齿轮常用渗碳前碳的质量分数为0.2%~0.3%的合金钢，其齿面硬度常在58%~62%HRC的范围内。若低于57HRC时，齿面强度显著下降，高于62HRC时则脆性增加。轮齿心部硬度一般以310~330HBW为宜。渗碳淬火齿轮的硬度，从轮齿表面至深层应逐渐降低，而有效渗碳深度规定为表面至深层应逐渐降低，而有效渗碳深度规定为表面至硬度52.5HRC处的深度。
　　渗碳淬火在轮齿弯曲疲劳强度方面的作用除使心部硬度有所提高外，还在于有表面的残余压应力，它可使轮齿最大拉应力区的应力减小。因此磨齿时不能磨齿根部分，滚齿时要用留磨量滚刀。
　　3、渗氮

　　采用渗氮可保证轮齿在变形最小的条件下达到很高的齿面硬度和耐磨性，热处理后可不再进行最后的精加工，提高了承载能力。这对于不易磨齿的内齿轮来说，具有特殊意义。

特价供应台湾品宏PHT伺服行星减速机精密型DS系列（低背隙/高扭矩)

　　4、想啮合齿轮的硬度组合
　　当大、小齿轮均为软齿面时，小齿轮的齿面硬度应高于大齿轮。而当两轮均为硬齿面且硬度较高时，则取两轮硬度相同。
　　选择好的行星齿轮减速机材料，有利于提高齿轮减速机的承载力及使用寿命。
安装方法编辑
在减速机家族中，行星减速机以其体积小，传动效率高，减速范围广，精度高等诸多优点，而被广泛应用于伺服、步进、直流等传动系统中。其作用就是在保证精密传动的前提下，主要被用来降低转速增大扭矩和降低负载/电机的转动惯量比。在过去几年里，有的用户在使用减速机时，由于违规安装等人为因素，而导致减速机的输出轴折断了，使企业蒙受了不必要的损失。因此，为了更好的帮助广大用户用好减速机，向你详细地介绍如何正确安装行星减速机。
正确的安装，使用和维护减速机，是保证机械设备正常运行的重要环节。因此，在安装行星减速机时，请务必严格按照下面的安装使用相关事项，认真地装配和使用。
第一步
安装前确认电机和减速机是否完好无损，并且严格检查电机与减速机相连接的各部位尺寸是否匹配，这里是电机的定位凸台、输入轴与减速机凹槽等尺寸及配合公差。
第二步
旋下减速机法兰外侧防尘孔上的螺钉，调整PCS系统夹紧环使其侧孔与防尘孔对齐，插入内六角旋紧。之后，取走电机轴键。
第三步
将电机与减速机自然连接。连接时必须保证减速机输出轴与电机输入轴同心度一致，且二者外侧法兰平行。如同心度不一致，会导致电机轴折断或减速机齿轮磨损。
另外，在安装时，严禁用铁锤等击打，防止轴向力或径向力过大损坏轴承或齿轮。一定要将安装螺栓旋紧之后再旋紧紧力螺栓。安装前，将电机输入轴、定位凸台及减速机连接部位的防锈油用汽油或锌钠水擦拭净。其目的是保证连接的紧密性及运转的灵活性，并且防止不必要的磨损。
在电机与减速机连接前，应先将电机轴键槽与紧力螺栓垂直。为保证受力均匀，先将任意对角位置的安装螺栓旋上，但不要旋紧，再旋上另外两个对角位置的安装螺栓最后逐个旋紧四个安装螺栓。最后，旋紧紧力螺栓。所有紧力螺栓均需用力矩板手按标明的固定扭力矩数据进行固定和检查。
减速机与机械设备间的正确安装类同减速机与驱动电机间的正确安装。关键是要必须保证减速机输出轴与所驱动部分轴同心度一致。
漏油处理方案编辑

采用高分子复合材料修复治理减速机渗漏油，高分子复合材料是以高分子聚合物、金属或陶瓷超细粉末、纤维等为基料，在固化剂、固化促进剂的作用下复合而成的材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料。具备极强的粘接力、机械性能、和耐化学腐蚀等性能，因而广泛应用于金属设备的机械磨损、划伤、凹坑、裂缝、渗漏、铸造砂眼等的修复以及各种化学储罐、反应罐、管道的化学防腐保护及修复。对于减速机静密封点泄漏可采用美嘉华高分子复合材料和技术现场治理渗漏，不用拆卸，高分子复合材料在外部治理渗漏，省时省力，效果立竿见影，其产品具备的优越的粘着力、耐油性及350%的拉伸度，克服减速机振动造成的影响，很好地为企业解决了多年无法解决的问题。如果减速机运转中静密封点漏油，可用表面工程技术的油面紧急修补剂粘堵，从而达到消除漏油的目的。

特价供应台湾品宏PHT伺服行星减速机精密型DS系列（低背隙/高扭矩)

解决断轴编辑
当驱动电机和减速机间装配同心度保证得较好时，驱动电机输出轴所承受的仅仅是转动力（扭矩），运转时也会很平顺，没有脉动感。而在不同心时，驱动电机输出轴还要承受来自于减速机输入端的径向力（弯矩）。这个径向力的作用将会使驱动电机输出轴被迫弯曲，而且弯曲的方向会随着输出轴转动不断变化。如果同心度的误差较大时，该径向力使电机输出轴局部温度升高，其金属结构不断被破坏，最终将导致驱动电机输出轴因局部疲劳而折断。两者同心度的误差越大时，驱动电机输出轴折断的时间越短。在驱动电机输出轴折断的同时，减速机输入端同样也会承受来自于驱动电机输出轴方面的径向力，如果这个径向力超出减速机输入端所能承受的最大径向负荷的话，其结果也将导致减速机输入端产生变形甚至断裂或输入端支撑轴承损坏。因此，在装配时保证同心度至关重要！从装配工艺上分析，如果驱动电机轴和减速机输入端同心，那么驱动电机轴面和减速机输入端孔面间就会很吻合，它们的接触面紧紧相贴，没有径向力和变形空间。而装配时如果不同心，那么接触面之间就会不吻合或有间隙，就有径向力并给变形提供了空间。
同样，减速机的输出轴也有折断或弯曲现象发生，其原因与驱动电机的断轴原因相同。但减速机的出力是驱动电机出力和减速比之积，相对于电机来讲出力更大，故减速机输出轴更易被折断。因此，用户在使用减速机时，对其输出端装配时同心度的保证更应十分注意！
应用编辑
伺服行星减速机是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，被应用于广泛的工业场合。
该伺服行星减速机体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低。具有功率分流、多齿啮合独用的特性。最大输入功率可达104kW。适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN子母齿轮传动减速器、弹性均载少齿差减速器。
伺服行星减速机是一种具有广泛通用性的新性减速机，内部齿轮采用20CvMnT渗碳淬火和磨齿。整机具有结构尺寸小，输出扭矩大，速比在、效率高、性能安全可靠等特点。本机主要用于塔式起重机的回转机构，又可作为配套部件用于起重、挖掘、运输、建筑等行业。
