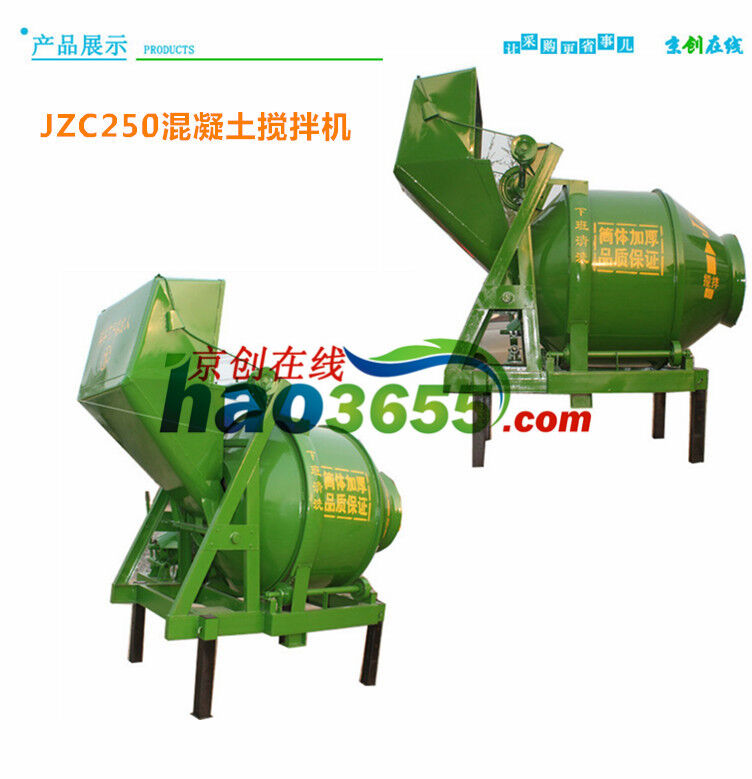

JZC250自落式双锥反转出料搅拌机

手机扫描查看

一、搅拌机构      搅拌机构由搅拌筒、托轮和传动系统组成。搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。 搅拌筒由四个托转支承，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。传动系统，减速箱为二级贺柱齿轮减速，传动比为6.04248，三角皮带轮速比为2.3912，拌筒齿圈速比为7.1111，总传动比为102.7467。抖筒的正反转由电机换向实现。

二、进料机构      进料机构由上料斗、爬梯、接长轨道和落地轨道组成。      进料斗的升降及爬翻动作，由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制，料斗的上极限位置，由限位装置自动脱开离合器。

 一、机器的安放      就位场地应平整，基础应坚实。机器就位后，放下四个支腿，支腿下可垫上木块，将插销插入合适的孔眼内，并装上保险锁簧。将机体调到水平位置，或出料口略低一点，爬梯底部落地轨道必须垫实，轮胎也需垫好，以增强机器的稳定性。

 二、试运转前的检查和准备工作

①检查电源电压、额定电压为380V，电压波动范围为340-410V，否则会影响机器的正常运转或元件的损坏。

②检查电机和电气元件的接线是否牢固，接地线是否可靠，为确保安全，用 户自行在配电板上安装漏电保安装置，然后接通电源。

③拉出油尺寸检查减速箱润滑没是否良好，并在规定的油位，必要时进行补 充和更换。      ④接通水路，必须备一只水桶，安置于水泵附近，将吸阀，水管和水泵连为 一体，并将吸水阀置于水桶中。

 ⑤检查各部分联接螺栓是否紧固，特别是传动部件的连接螺栓，如有检录动 应于拧紧。
