产品特点

砂浆泵是一种能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。具有如下特点：

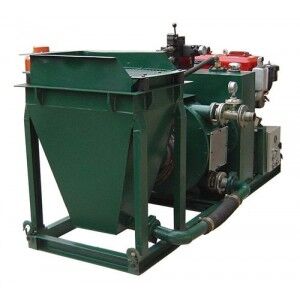

砂浆泵

1）强大的耐磨性：

过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳钢、不锈钢耐磨性的7-10倍。

2）强大的耐冲击性：

超高分子量聚乙烯的冲击强度位居通用工程塑料之首，是(丙烯腈/丁二烯/苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持稳定，这是其它任何塑料所没有的特性。

3）优良的耐腐蚀性：

该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂，在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象，其它物理性能也几乎没有变化。

4）无噪音：

超高分子量聚乙烯冲击能吸收性为塑料中最高值，消音性好，从而在输送过程中最大限度的减小了液体流动产生的噪音。

5）安全可靠，无毒素分解：

该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定，因此亦适合在食品行业使用。

6）摩擦系数低：

该泵的内部的摩擦系数为仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。

7）抗粘性好：

超高分子量聚乙烯(UHMW-PE)抗粘性极好，抗粘附能力与PTFE相当，因此在输送一些黏度较高的介质时亦表现突出。

8）应用范围：

建筑作业中砌筑或抹灰砂浆输送，港口、码头、水电站等压力注浆作业，基础处理，软基加固注浆，隧道、地铁、矿山施工回填灌浆；锚杆^[1]支护。

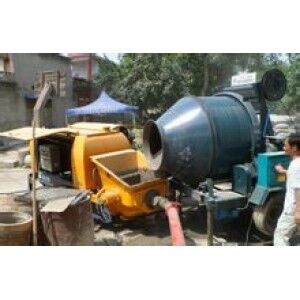

砂浆泵

主要性能介绍

1）耐腐耐磨，一泵多用，酸碱类清液料浆均适用。

2）泵体为钢衬超高分子量聚乙烯结构，衬里厚度为8～20mm，该泵应用了衬塑专利技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。

3）叶轮分开式，闭式二种，可根据介质状况任选。

4）密封：K型动力密封、K1型动力密封、T型填料密封、T1型填料密封、C3型非标密封。

5）适用介质：浓度80%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。

4、主要技术参数：使用温度-20℃～90℃(使用改性材质，可提高到100℃以上), 进口直径 32mm～350mm, 流量5～2600m3/h,扬程80m以内。

使用范围：

1）硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。

2）有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。

3）化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。

4）氯碱业：盐酸、液碱、电解液等。

5）水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。

6）钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。

7）湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

8）煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

操作维护规程

砂浆泵操作

1 运行前的检查

试运行前应先用手盘动联轴器或轴，检查转向是否正确，运转是否灵活，如盘不动或有异常声音，应及时检查，检查时先从外部用手检查联轴器是否水平，从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些，太少应加上一些),边检查边盘动，如果问题依然存在，就要拆泵检查，(拆泵时请参照本说明书上的结构简图和拆装程序)清理异物，并和本厂联系协商解决方法。

2 开车步骤
将泵内灌满液体
及时打开进口阀门(如进口阀门为单向止回阀，就不需要人工操作)
接通电源
再打开出口阀门
3 运行运行中如有异常声音，或有电机发热等不正常情况出现时，也应停机检查，检查方法和步骤同1
4 停机
先关闭出口处阀门
切断电源，并及时关闭进口处阀门；(如进口阀门为单向止回阀，就不需要人工操作)。
5 维护
轴承座内的润滑油应定期更换，正常情况六个月更换一次。
寒冷季节，停泵后若有结冰现象，应先接通密封处冷却水，必要时可加热水进去解冻，之后用手盘动联轴器，直到运转灵活，再按照启动步骤开车。
有冷却水装置的泵，开车前应先接通冷却水，泵正常运行时，可继续接通，若条件不允许也可停掉，冷却水的流量和压力都没有要求，自来水即可；
泵在关闭出口阀门时的运行称为闭压运行状态，全塑泵或衬塑泵的闭压运行时间应尽可能减短，常温介质以不超过5分种为限，高温介质最好不要超过2分种；
中分泵壳的泵，如进口150mm以上的泵，中分面处的密封塑料，因热胀冷缩尺寸有些变化，安装时应先将中分处的连接螺栓拧紧，再连接进口管路，以防中分面泄漏，此条对北方的用户尤其重要；
泵不能承受进出口管道的重量，进口管路越短越好，泵出口到阀门处的垂直高度应尽可能短；
保持电机上没有水迹，防止电机受潮。

拆装程序

1 不带付叶轮的泵(进口直径≤125mm的泵)

拆装顺序：(参照本说明书中的结构图)

松开泵壳9与泵盖1连接螺栓，拆下泵盖。
松开锁紧螺母2(左旋螺纹)和防转螺母4(左旋螺纹),拆下叶轮8。
松开泵壳9与轴承座26的连接螺栓，拆下泵壳。
松开密封盒13与泵壳9的连接螺栓，拆下密封盒。
旋开密封盒上的后压盖20，取出K形密封圈15。

安装顺序与拆卸顺序相反，需要注意的是：

将叶轮拼帽拼紧后，检查一下叶轮与泵体之间的间隙，此间隙要求在2mm左右。
安装好泵盖后，检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右，高温介质用泵，此间隙要求在2.5mm左右。
叶轮与泵体之间的间隙达不到要求的，可通过增减叶轮与轴套之间的垫片来进行调整。
泵盖与叶轮之间的间隙达不到要求的，可通过增减泵体与泵盖之间的垫片来进行调整。
2 带付叶轮的泵(进口直径>125mm的泵)

拆装顺序：(参照说明书中的结构图)

松开泵壳9与泵盖1连接螺栓，拆下泵盖。
松开锁紧螺母2(左旋螺纹)和防转螺母4(左旋螺纹),拆下叶轮8。
松开泵壳9与轴承座28的连接螺栓，密封盒14与泵壳9之间的连接螺栓，拆下泵壳9。
依次拆下付叶轮11，密封盒14，K形密封圈15，轴套18。

安装顺序与拆卸顺序相反，需要注意的是：

将叶轮拼帽与挡水圈后的螺母相对拼紧后，检查一下叶轮与泵体之间的间隙，此间隙要求在2.5mm左右
安装好泵盖后，检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右，高温介质用泵，此间隙要求在2.5mm
叶轮与泵体之间的间隙不符合要求的，可通过增减叶轮与轴套之间的垫片来进行调整
泵盖与叶轮之间的间隙不符合要求的，可通过增减泵体与泵盖之间的垫片来进行调整

使用温度在:-20℃-85℃

常见故障

故障1：泵不吸水

缘由：灌注引水不敷、泵内空气无法排出、吸水管漏气、前衬板与叶轮间隙大

处理办法：持续灌注引水、反省管路能否漏气、调理叶轮与前衬板间隙

故障2：泵上水慢

缘由：前衬板与叶轮间隙大、出水管道不克不及封住空气、排空满

处理办法：调理间隙、调理出水管道、装置抽真空安装

故障3：出水压力小、流量小

缘由：泵内有空气、叶轮与前衬板间隙大、分离聚会器闭合不紧、叶轮或衬板磨损

处理办法：排空泵内气体、调理间隙、调理分离聚会器摩擦片间隙、改换叶轮或衬板

故障4：水泵振动

缘由：泵轴与柴油机(或电机)分歧心、叶轮不服衡、轴承损坏

处理办法：调理齐心度、叶轮作均衡测试、改换轴承

故障5：叶轮轴颈磨损快

缘由：高压水泵扬程低、盘根错位、泵轴与后盖分歧心

处理办法：改换高于泥浆泵扬程的高压泵、改换盘根、调理齐心度

故障6：泵磨损快

缘由：施工情况(颗粒大)差、保送间隔远、进水管路长

处理办法：改换疆场、添加加力机组、缩短进水管长度减小汽蚀

混凝土砂浆泵

混凝土砂浆泵又称细石砂浆泵，例属于工程机械范畴，区别于离心砂浆泵。混凝土砂浆泵可以将砂浆输送至几十层的高楼上，是专门供输送水泥细石砂浆、水泥混凝土的自动化设备。

油压做动力，高度可达100—150米，水平输送400—500左右。
既能输送水泥砂浆又能输送带有石料的水泥混凝土。该机从上料、配料、加水、定量混合、搅拌、高压输送为一体，一台机器每小时可输送25-30方水泥砂浆或细石混凝土，浆料均匀，稳定性好，砂浆、石料和水泥的比例可任意调节，大大的降低了施工人员的劳动强度，极大的提高了施工效率，是当今建筑机械革命性新技术新设备，为第三代细石混凝土泵，该泵将成为建筑和地暖领域必备设备，拥有该设备会让施工更加轻松自如，工作效率突飞猛进，经济和社会效益巨大。
