气囊阀详细介绍
气囊阀工作原理：
气囊阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
气囊阀产品特点：
1、无压力损失、无堵塞、无泄露，防水锤冲击。
2、特别适用于含颗粒的液——固及气——固二相流。
3、橡胶管套带有纤维增强结构，耐磨、抗疲劳。
气囊阀技术参数：
1、阀体：铸铁DN25~300、铸铝DN25~300、铸钢DN25~300
2、法兰连接：铸铁DN25~300，316LDN40~200
3、控制介质：压缩空气或压力水。
4、控制附件：手动-三通手动阀、自动-三通电动阀。
气囊阀管套材质及温度范围：
（1）天然橡胶-5~80℃
（2）三元乙丙胶-5~120℃
（3）食品级：食品级天然橡胶管套
气囊阀压力范围：
|
口径（DN） |
DN25~200 |
DN250~300 |
|
工作压力 |
Max4bar |
Max3bar |
|
控制压力 |
Max6bar |
Max4.5bar |
|
最大压差 |
2bar |
Max1.5bar |

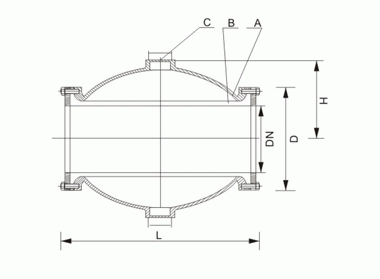

气囊阀结构图：
A.阀体 B.橡胶管套 C.控制流体（水或气）入口 E.连接法兰
手动/自动控制：外加三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体
气囊阀外形连接尺寸：
|
公称通径DN |
L |
H |
I |
D |
法兰标准 |
|
DN20 |
155 |
70 |
75 |
105 |
PN10 |
|
DN25 |
160 |
75 |
155 |
70 |
PN10 |
|
DN40 |
190 |
85 |
110 |
145 |
PN10 |
|
DN50 |
210 |
95 |
125 |
160 |
PN10 |
|
DN65 |
250 |
115 |
145 |
180 |
PN10 |
|
DN80 |
300 |
130 |
160 |
195 |
PN10 |
|
DN100 |
350 |
185 |
180 |
215 |
PN10 |
|
DN150 |
500 |
245 |
240 |
280 |
PN10 |
|
DN200 |
550 |
270 |
295 |
335 |
PN10 |
|
DN250 |
560 |
285 |
350 |
390 |
PN10 |
|
DN300 |
706 |
365 |
400 |
440 |
PN10 |
