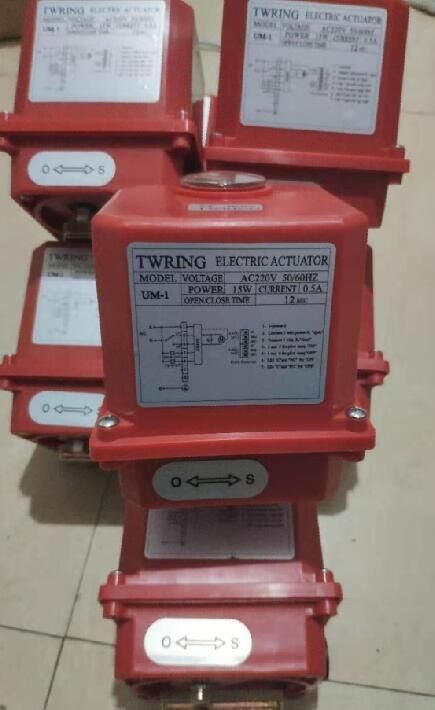

UM-1电动执行器
主要特性：
1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强。
2.电机—采用全铜电机，低耗电,输出扭距大，并且内置热保护，进行温度控制，可防止损坏电机。
3.受动结构—不通电时，无需扳动离合器
手柄可进行手动操作。
4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯可供选择(有源或无源信号输出反馈阀门开关位置)。
5. 干燥器—干燥器可供选择,用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。
7.安装—底部安装尺寸符合ISO5211国际标准，适应性强。可以垂直安装，也可以水平安装。
8.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固。
9.齿轮—传输扭距大，平稳且耐磨，体积小,使用寿命长。
10.PCB板—结构紧凑合理，将PCB板内置于机壳内。
11.电源—多电源选择,AC220V,DC24V,AC110V,AC380V
12.壳体接缝均有防水密封件,电动执行器开启速度平稳,能有效避免水锤现象,以增加管件寿命.
规格参数:
|
特征 |
Mod. UM-1 |
Mod. UM-1 |
Mod. R-7 |
Mod. R-7 |
||||
|
电压 |
220VAC / 110VAC |
24VDC |
220VAC / 110VAC |
24VDC |
||||
|
开关时间(S/90°)+/-10% |
12S |
1 S |
2.5S |
15S |
5S |
24S |
24S |
|
|
输出扭力值(Nm)+/-10% |
50 |
13 |
18 |
50 |
18 |
70 |
70 |
|
|
防护等级 |
IP67 |
IP67 |
IP67 |
IP67 |
||||
|
旋转角度(°) |
90°180° 270° |
90°180°270° |
90°180° 270° |
90°180° 270° |
||||
|
工作温度(℃) |
-20℃~70℃ |
-20℃~70℃ |
-20℃~70℃ |
-20℃~70℃ |
||||
|
限位开关 |
4 SPDT micro |
4 SPDT micro |
4 SPDT micro |
4 SPDT micro |
||||
|
电缆接头 |
M20*1.5 |
M20*1.5 |
M20*1.5 |
M20*1.5 |
||||
|
功率 |
15W |
15W |
10W |
10W |
||||
|
净重KG |
2 |
2 |
3 |
3 |
||||
