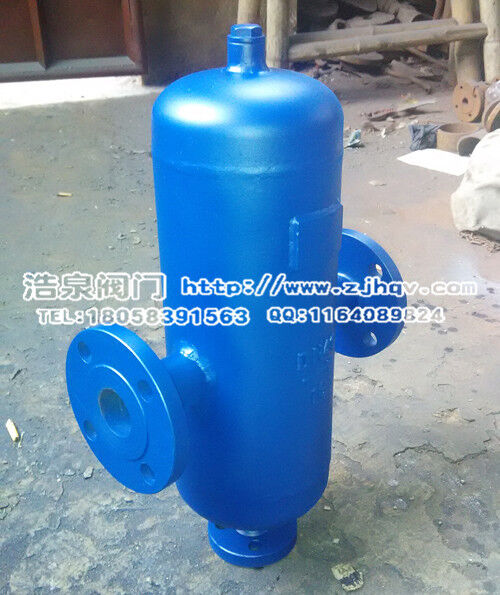

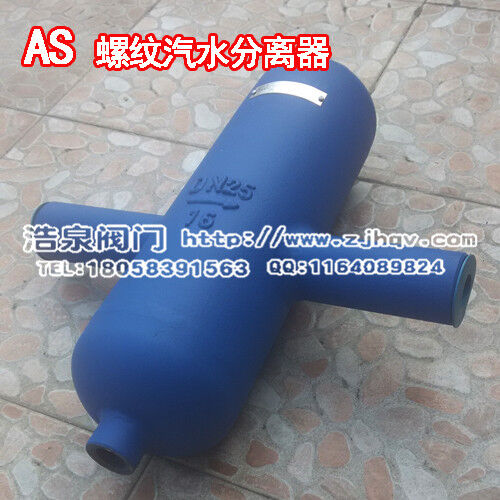

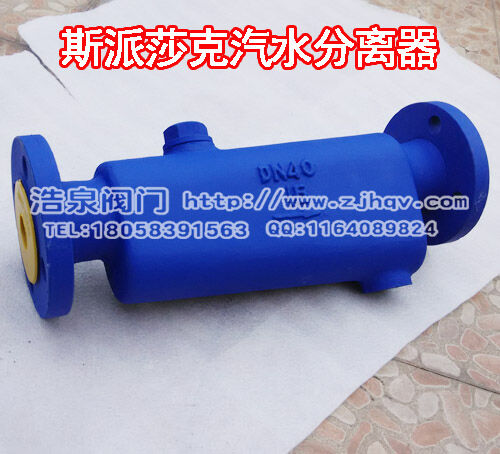

AS灌式高效汽水分离器产品概述
本产品是档板式分离器用于分离蒸汽、压缩空气和气体系统中内含的液滴。配上绝热套可提高分离器的工作性能。最高分离效率（干燥度可达到 98 % ）最低压降（约为千分之五）； 结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢材质。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。
AS灌式高效汽水分离器工作原理
大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
|
型号 |
材质 |
压力等级 |
口径（mm） |
连接方式 |
|
AS |
不锈钢/碳钢 |
PN16 |
DN15-50 |
螺纹 |
|
不锈钢/碳钢 |
PN16 |
DN200-350 |
法兰 |
注：AS分离器按BS 5500 Category 3设计制造。法兰按：HG20594-97
装配式分离器限定条件（AS型）：
|
口径（mm） |
设计压力（MPa） |
设计温度（℃） |
最大冷态测试压力（MPa） |
|
|
工厂 |
现场 |
|||
|
DN150 |
1.6 |
250 |
2.57 |
2.30 |
|
DN250 |
1.6 |
250 |
2.27 |
2.10 |
