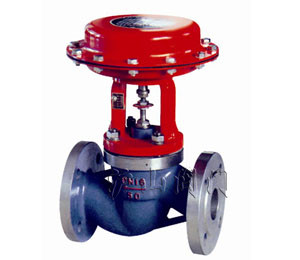

ZMQM气动薄膜套筒切断阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售：021-31007323
传真：021-33321522
技术：021-31007323

产品说明

服务承诺

订货流程

产品名称：	气动薄膜套筒切断阀	产品型号：	ZMQM
驱动方式：	气动	连接形式：	法兰
结构形式：	套筒	密封材料：	聚四氟乙烯
压力范围：	1.6-4.6MPa	公称通径：	DN20-DN200
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖ZMQM气动薄膜套筒切断阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZMQM气动薄膜套筒切断阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、ZMQM气动薄膜套筒切断阀--概述：

ZMQM气动薄膜套筒切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

ZMQ切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

气动薄膜套筒切断阀产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

二、ZMQM气动薄膜套筒切断阀--特点：

切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。

阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。

平衡型阀内件，提高了切断阀的许用压差。

波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

活塞式执行机构，操作力大，使用压差大。

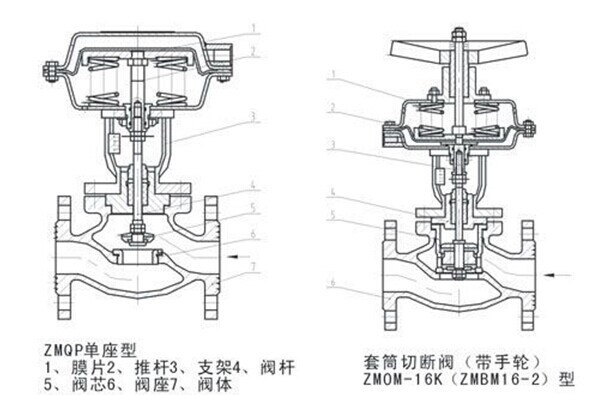

三、ZMQM气动薄膜套筒切断阀--主要零件材料：

阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti

阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

填料：聚四氟乙烯，柔性石墨

波纹膜片：丁晴橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

阀芯、阀塞(软质件)：增强聚四氟乙烯

波纹管：1Cr18Ni9Ti

四、ZMQM气动薄膜套筒切断阀--技术参数：

五、ZMQM气动薄膜套筒切断阀--安装：

1、安装人员首先应认识到ZMQM气动薄膜套筒切断是一种精密的仪表设备，不准碰撞、跌摔、以免损坏，影响产品性能。

2 、在初次开工前和停工检修后应先冲洗配管系统，然后安装ZMQM气动薄膜套筒切断，并应保证管道内力不超过电动单座调节阀的极限值。

3、主意务必按ZMQM气动薄膜套筒切断所示的介质流动方向(阀体上的箭头)安装电动单座调节阀。

4、ZMQM气动薄膜套筒切断阀应该垂直倒立安装在管道上。执行器在下，控制阀在上，如图5所示，这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时，电动单座调节阀可以正立安装。当介质温度高于80℃时，ZMQM气动薄膜套筒切断必须垂直倒立安装，即执行器向下安装。在阀自重较大或有震动的场合应加支架。

5 、在电动单座调节阀前后安装压力表，以便设定调整时察看。
