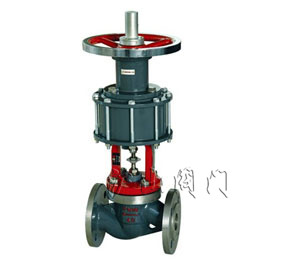

ZQGP气动快速切断阀
|
|
|
|
|
|
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
|
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323
|
|
|
|
|
产品名称：
|
ZQGP气动快速切断阀
|
产品型号：
|
ZQGP
|
|
驱动方式：
|
气动
|
连接形式：
|
法兰
|
|
适用介质：
|
水蒸汽油品类液体
|
密封材料：
|
耐油橡胶
|
|
压力范围：
|
1.6-6.4MPa
|
公称通径：
|
DN20-DN200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司是国内著名〖ZQGP气动快速切断阀 〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZQGP气动快速切断阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、ZQGP气动快速切断阀--概述：
ZQGP气动快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构 ;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。
二、 ZQGP气动快速切断阀--主要零件材料：
|
材料代号
|
C （WCB）
|
P （304）
|
R （316）
|
|
主要
零件
|
阀体、阀盖
|
WCB （ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
阀芯、阀座
|
1Cr18Ni9Ti（304）或司钛莱合金堆焊
|
1Cr18Ni9Ti（304）或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、
|
|
垫片
|
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
|
|
O型密封圈
|
耐油橡胶
|
|
弹簧
|
60Si2Mn
|
|
推杆
|
2Cr13
|
|
手轮
|
HT200
|
|
适用工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
适用温度
|
硬密封：-30～+450℃ 软密封：-30～+180℃
|
三、ZQGP气动快速切断阀--主要技术参数：
|
公称通径 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公称压力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行 程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快 开
|
|
执行器型号
|
ZSPA/B-1、ZSNA/B-1
|
ZSPA/B-2、ZSNA/B-2
|
ZSPA/B-3、ZSNA/B-3
|
|
作用形式
|
单作用型/双作用型
|
|
气源压力MPa
|
0.4-0.7
|
|
泄漏量
|
软密封:O泄漏；硬密封：10-5×阀的额定容量
|
|
切断时间S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
四、ZQGP气动快速切断阀-- 外形尺寸：
|
DN(mm)
|
H(mm)
|
Hg(mm)
|
ФA(mm)
|
ФD(mm)
|
L(mm)
|
|
PN1.6
|
PN6.4
|
PN1.6
|
PN6.4
|
|
25
|
410
|
580
|
196
|
115
|
135
|
184
|
210
|
|
40
|
514
|
684
|
266
|
150
|
165
|
222
|
251
|
|
50
|
520
|
690
|
266
|
165
|
175
|
254
|
286
|
|
65
|
694
|
904
|
348
|
185
|
200
|
276
|
311
|
|
80
|
696
|
906
|
348
|
200
|
210
|
298
|
337
|
|
100
|
709
|
919
|
348
|
220
|
250
|
352
|
394
|
|
150
|
1186
|
1146
|
486
|
285
|
340
|
451
|
508
|
|
200
|
1208
|
1468
|
486
|
340
|
405
|
600
|
650
|
|
