气动200蝶阀

手机扫描查看

粉体专用蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。

粉体蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。

粉体蝶阀产品特点：

单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管

双法兰阀门，顶部及底部为相同的法兰

采用重力浇铸而成的阀体，比压铸的阀体强度更高

旋转阀板采用高分子材料，耐磨损

组件少，轻质，便于搬运

产品详细信息

产品型号：DN100 dn150、dn200、dn250、dn300 DN350

适用范围：混凝土搅拌站及干性粉料

产品别名：粉体蝶阀

连接形式：法兰

材 质：铸铝合金

公称通径：100-350（mm）

适用介质：混凝土搅拌站及干性粉料 压力范围：0.1-1（mpa)

适用温度：80℃

 主体材料：半阀体为铝合金材料，旋转阀体采用高分子材料制作

结构形式：垂直板式  传动形式：气动

密封形式：软密封型   气动执行器配置：CP101型

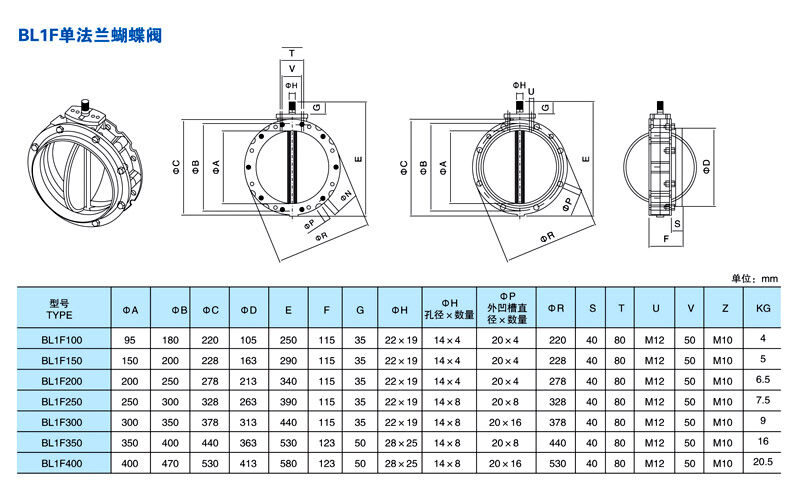

粉体专用蝴蝶阀（安装尺寸图）
