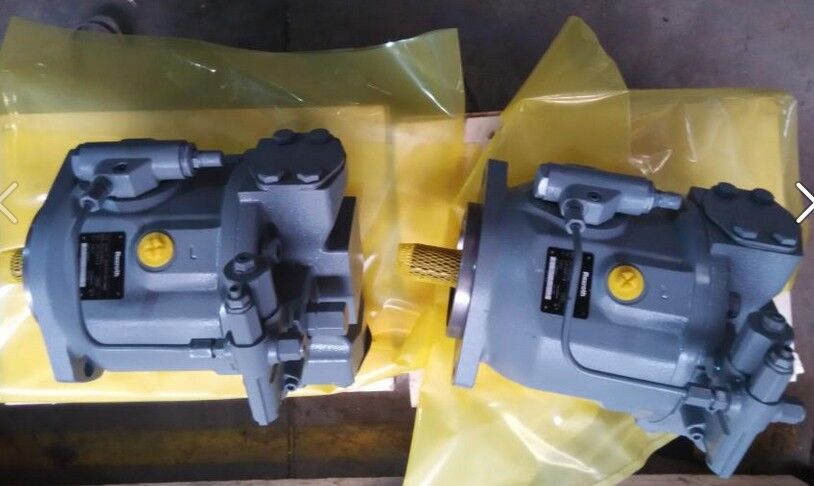

供应A10VSO回路的斜盘结构轴向柱塞变量泵
A10VSO是用于兴夺开式回路的斜盘结构轴向柱塞变量泵
流量正比于驱动转速和排量，在并能通过调节斜盘倾角实现无级变量。特点：
- ISO标准的安装法兰
- 法兰连接符合SAE米制
- 有两个壳体泄油孔
- 优良的吸入性能
- 允许连续运行压力可达在280 bar
- 低噪声
- 长寿命
- 驱动轴能承受轴向及径向负载
- 高的功率/重量比
- 广范围的多种控制形式
- 控制响应时间短
- 采用通轴结构，可用于多回路系统
典型应用：
·折弯机液压站;船用仓门启闭液压站等小型液压泵站
技术参数：
数值表（理论数值，不考虑机械效率ηmh和容积效率ηv；近似值）
规格 28 45 71 100 140/High
排量
Vg max cm3 28 45 71 100 140/140
最高转速1)
no max rpm 3000 2600 2200 2000 1800/2050
在进口压力Pabs增加及Vg<Vg max时
最大转速(转速极限)
no max rpm 3600 3100 2600 2400 2100/2200
最大流量
在no max时
Qo max L/min 84 117 156 200 252/287
在nE ＝ 1500 min-1时
L/min 42 68 107 150 210
最大功率
(△ρ＝ 280 bar)
在no max时
Po max kW 39 55 73 93 118/134
在nE ＝ 1500 min-1时
kW 20 32 50 70 98
最大扭矩(△ρ＝ 280 bar)
Tmax Nm 125 200 316 445 623
扭矩(△ρ＝ 100 bar)
T Nm 54 72 113 159 223
驱动轴的惯性矩
J kgm2 0.0017 0.0033 0.0083 0.0167 0.0242
壳体容积
L 0.7 1.0 1.6 2.2 3.0
重量（无油时）
m kg 15 21 33 45 60
驱动轴最大轴向力
Fax max N 1000 1500 2400 4000 4800
驱动轴上允许最大径向力2)
Fq max N 1200 1500 1900 2300 2800
