混凝土向大流态发展的同时，有很多重大工程采用中低坍落度配制泵送混凝土，如核电工程、水电工程以及部分商混等，足以证明中低坍落度混凝土在现代混凝土工程中，同样具有特别重要的存在意义。中低坍落混凝土流动性没有明确规定，笔者认为坍落度在80~180mm的泵送混凝土均可以称为中低坍落度混凝土。
1中低坍落性能优点
中低坍落度混凝土相比大流动度混凝土具有其明显的性能优势：
（1）较好的抗振捣性能，在新拌混凝土受到强烈振捣后，不易出现泌水、分层、浮浆现象，能够很好保持混凝土的均一性；
（2）低胶凝材料用量下，具有较好的包裹性与和易性；
（3）由于坍落度小，混凝土用水量降低，强度保证率更高，混凝土干缩小，抗开裂性增强。
2中低坍落度劣势
（1）由PCE配制的中低坍落度混凝土，用水量较少，混凝土中自由水量低，导致混凝土对用水量敏感，坍落度波动较大。
（2）由于中低坍落度混凝土对自由水较敏感，导致水泥水化引起的自由水减少后，表现为严重坍落度损失。
（3）PCE虽然具有较好的保坍作用，但使用不当易出现坍落度反增大，甚至出现超过坍落度控制范围。
3减水剂在中低坍落度混凝土配制新技术
由于中低坍落度混凝土存在的性能问题，导致减水剂在中低坍落度混凝土配制技术中起到了关键作用，特别是目前研究较热门的PCE聚羧酸系高性能减水剂，在控制中低坍落度敏感性和稳定性方面发挥了关键作用。
首先，控制坍落度敏感性方面，最新PCE出现亲水性网络交联技术，其分子结构示意图如下：
由于其分子结构呈网络交联状，其在水泥颗粒表面吸附后具有较好锁水和保水能力，能够使水泥颗粒表面的水膜层大大增加，形成混凝土较好的和易性和对水不敏感性。能够保持在用水量小范围波动时，避免混凝土坍落度剧烈波动。并且其在水泥浆体中具有缓慢水解释放作用，能够降低后期坍落度损失。

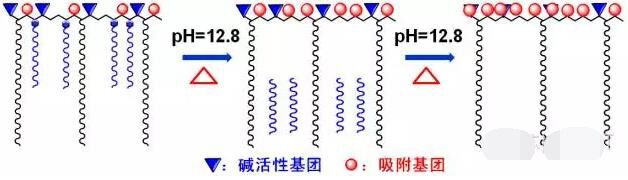

其次，快速水解型聚醚单体应用，由于水泥水化前期速度较快，自由水消耗较多，在低自由水量前提下，通过调控水解释放速率与侧链脱落、水化掩埋之间的平衡，既有效降低前期流动度损失，又避免后期反向增长。快速水解提供分散动力作用示意图如下：

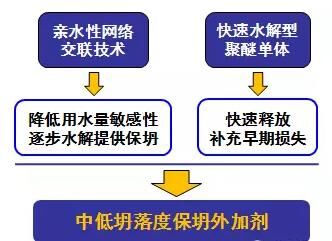

综合来讲，PCE减水剂在配制中低坍落度混凝土方面提供了有效技术保障。中低坍落度减水剂作用技术线路图如下图所示：
4工程应用
连云港田湾核电项目，采用的俄AES-91型核电机组是在总结VVER-1000/V320型机组的设计、建造和运行经验基础上，按照国际现行核安全法规，并采用一些先进技术而完成的改进型设计而成。田湾核电全面建成后，可容纳8台百万千瓦级机组，总装机容量可达800～1000万千瓦，年发电600～700亿千瓦时，产值250亿元以上。
该项目要求混凝土0-90min混凝土坍落度在120±20mm范围内，混凝土具有较好的泵性，且后期不泌水、不离析。典型的中低坍落度混凝土保坍。
原材料情况：
水泥：中联P.O 42.5；粉煤灰：淮南珍珠I级；石：花岗岩破碎，5-10mm，10-25mm；砂：机制砂，级配较好，细度模数2.6；减水剂：江苏苏博特新材料股份有限公司PCA-I聚羧酸高性能减水剂；
实验结果如下表所示：
实验结果表面，混凝土和易性较好，放置后不泌水、不分层，用水量在±10kg/m3波动时，对混凝土坍落度变化影响不超过20mm，满足工程设计要求。
【推荐】
手机版|
